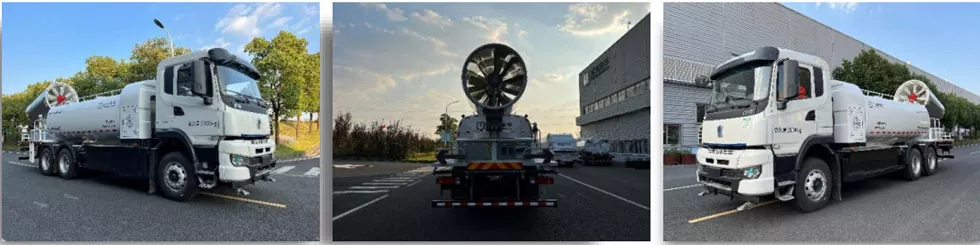

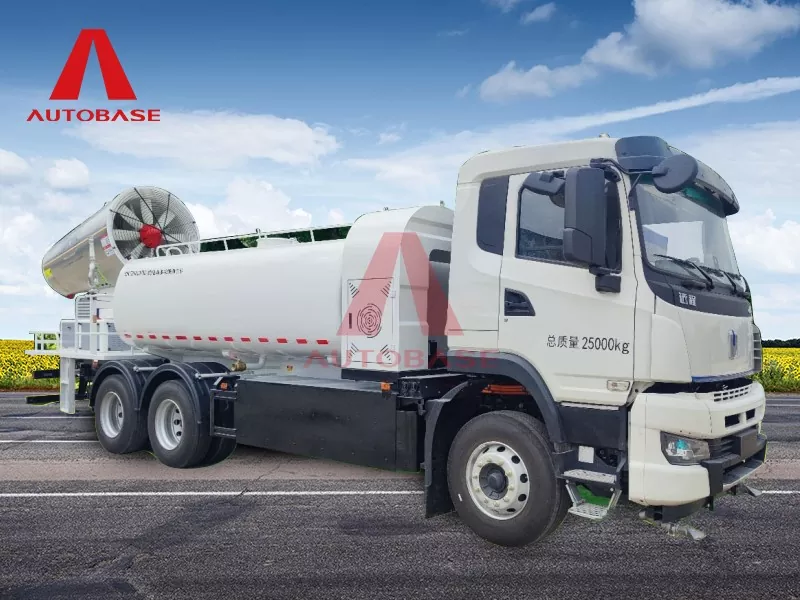

25 ton multifunktionellt dammundertryckningsfordon

1) Det kan inse flera funktioner som spraydammundertryckning och rengöring. Sprutsystemet har stark vind, god atomiseringseffekt och bred täckning. Lågtrycksrengöringssystemet är utrustat med främre anka-spolning, centrala kon munstycke spolning, bakre vattning, bakre grönande bevattning och bakre driftvattenkanon.

2) Chassit modifieras från 25 ton multifunktionellt dammundertryckningsfordon andra klassens fordonschassi som produceras av Geely Remote Co., Ltd., med god manövrerbarhet, chassikraft på 281,91KWH och hög energitäthet. Detta chassi är för närvarande det mest avancerade och pålitliga elektriska kommersiella fordonschassit i Kina.

3) Chassimotorn antar 120/180/CRRC Times Motor med en nominell effekt på 80 kW och en nominell hastighet på 1270r/min.

4) Den totala volymen för vattentanken är 10,3 m³ och den effektiva volymen är 9,9 m³. Tillverkad av Q235B högkvalitativt kolstål, tankens kroppsmaterialtjocklek är 5 mm, huvudtjockleken är 5 mm och tanken är svetsad; Finite elementanalys används för att uppnå lätt på grundval av tillförlitlig strukturell styrka; Standard Zhanchen-färg har god antikorrosionseffekt.

5) Vindpistolvattenförsörjningen och lågtrycksvattenkretsen delar en vattenpump. Den nyligen utformade "kulformade flygpliktguiden Lågbrus pumphjuls vindpistol" har lågt driftsbuller och hög effektivitet, med ett sprayavstånd på upp till 120 m och ett tonhöjdsvinkelområde -10 ° till 60 °.

6) Rengöringssystem med lågtryck. Vattenpumpen med låg tryck drivs av motorn, och kraften tas inte genom chassit, så driftshastigheten är inte begränsad. Den är utrustad med främre ankabill, central kon spolning munstycke, bakre sprinkler, bakre bevattning och vattenpistolfunktioner för att tillgodose behoven i olika arbetsförhållanden.

7) Fordonet antar "CAN BUS Distribuerad kontroll, tilldelning av fordons myndighet och flera punktsdrift". Den integrerade kontrollrutan och skärmen i hytten kan styra alla driftsfunktioner för fordonet. När det är nödvändigt att utföra en viss operationskontroll utanför hytten kan du byta till "fjärrkontroll" eller "busspanel" för drift.

Parameter

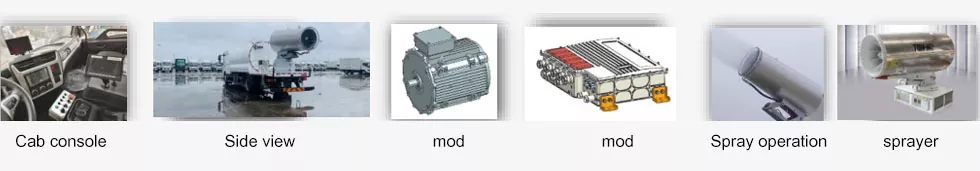

8) Den integrerade kontrollrutan är belägen på höger sida av förarsätet och används för att kontrollera de olika åtgärderna i sprängningsoperationen eller rengöring. 9) Busspanelen är belägen längst ner till höger på den bakre arbetsplattformen och används huvudsakligen för att kontrollera sprängningsåtgärderna.

10) Färgvideo -bakre system, med en kamera installerad på baksidan av fordonet och en färgskärm som är installerad i hytten. När sprängningsoperationen pågår kan driftsstatusen för sprängkanonen övervakas i hytten för att undvika kollisioner.

11) Vattentanken antar ändlig elementanalys för att uppnå lätt på grundval av tillförlitlig strukturell styrka; Den är standard utrustad med AKSU-färg och har god antikorrosionseffekt. Ett larm med låg vattennivå är inställd för att förhindra att vattenpumpen skadas på grund av vattenlös drift.

12) Sprutsystemet antar en nyutformad "kulformad flygbladsguide lågbrus pumphjul vindkanon". Kombinationskonstruktionen för den inre kotten i kulformad guide och den bågformade styrplattan säkerställer att luftflödet omvandlas effektivt i vindröret, vilket minskar energiförlusten och bränsleförbrukningen.

13) Fläkthastigheten är uppdelad i två lägen: "Standard" och "stark" för att tillgodose behoven på olika sprayavstånd.

14) Tillbehören är starkt konfigurerade, och huvuddelarna använder välkända märken med utmärkt kvalitet och hög tillförlitlighet.

Chassit antar det elektriska fordonschassit som produceras av geely fjärrkontroll, och den övre motorn, styrenheten, hydraulpumpen och huvudoljelinjeslangen är alla välkända varumärkesprodukter.

15) Det är utrustat med flera säkerhetsskyddsanordningar och larmsystem. Varje sensor övervakar arbetsstatusen för den övre installationen i realtid: vattentankens vattennivå, övre motorvarvtal och visar information på skärmen och i rätt tid varning om fel; Kameran och färgskärmen i hytten underlättar operatörerna för att övervaka vindkanonens status i realtid för att undvika kollisioner. Varningslampor, säkerhetsklistermärken, arbetsmusik och andra flera metoder används för att påminna fotgängare runt för att uppmärksamma för att undvika. 16) Enkelt underhåll. Fordonets olika dräneringskulventiler, luftventiler, hydraulventiler, magnetventiler etc. är alla ordnade i en position som är bekväm för personal att driva och reparera.

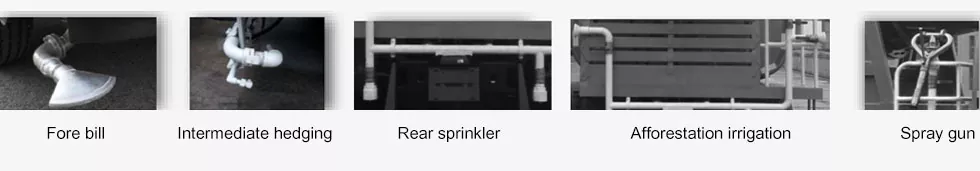

17) olika funktioner. Fordonet är utrustat med ett högpresterande sprutsystem och en fullständig lågtrycksrengöringsfunktion, inklusive ankabilling, konmunstyckeshäckning, bakre sprinkler munstycke, grönande bevattningsmunstycke och vattenpistol.

18) Sprayanordning: Används för sprutdammreducering, sprayavstånd ≥120 m i statisk vind, sprayflöde ≥120l/min, tonhöjdsvinkel -10 ° ～ 60 °, rotationsvinkel -90 ° ～ 90 °, antal munstycken 50.

19) Front Duckbill: Används för rengöring av vägytan, spolningsflöde 970l/min, spolningsbredd ≥10 m.
